[게시판 프로젝트] 도메인 설계하기 - github과 draw.io 연동하여, ERD 그리기

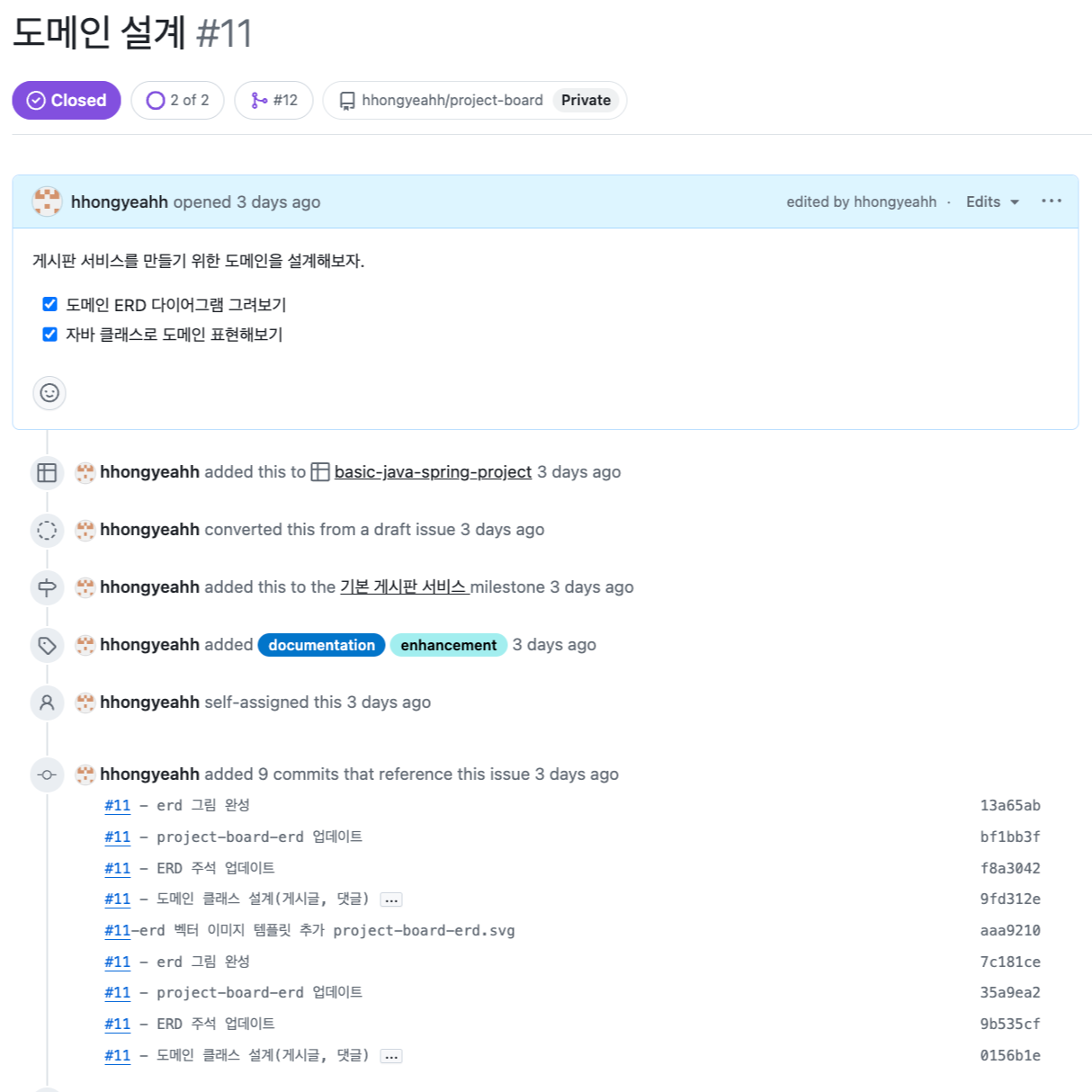

게시판 서비스를 만들기 위한 도메인을 설계해보자



---

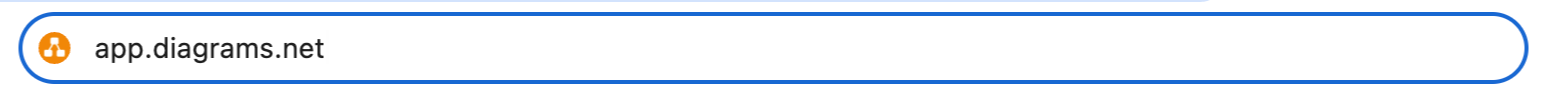

ERD 다이어그램을 깃허브와 연동하기 위해서, app.diagrams.net이라는 url를 입력한다

---

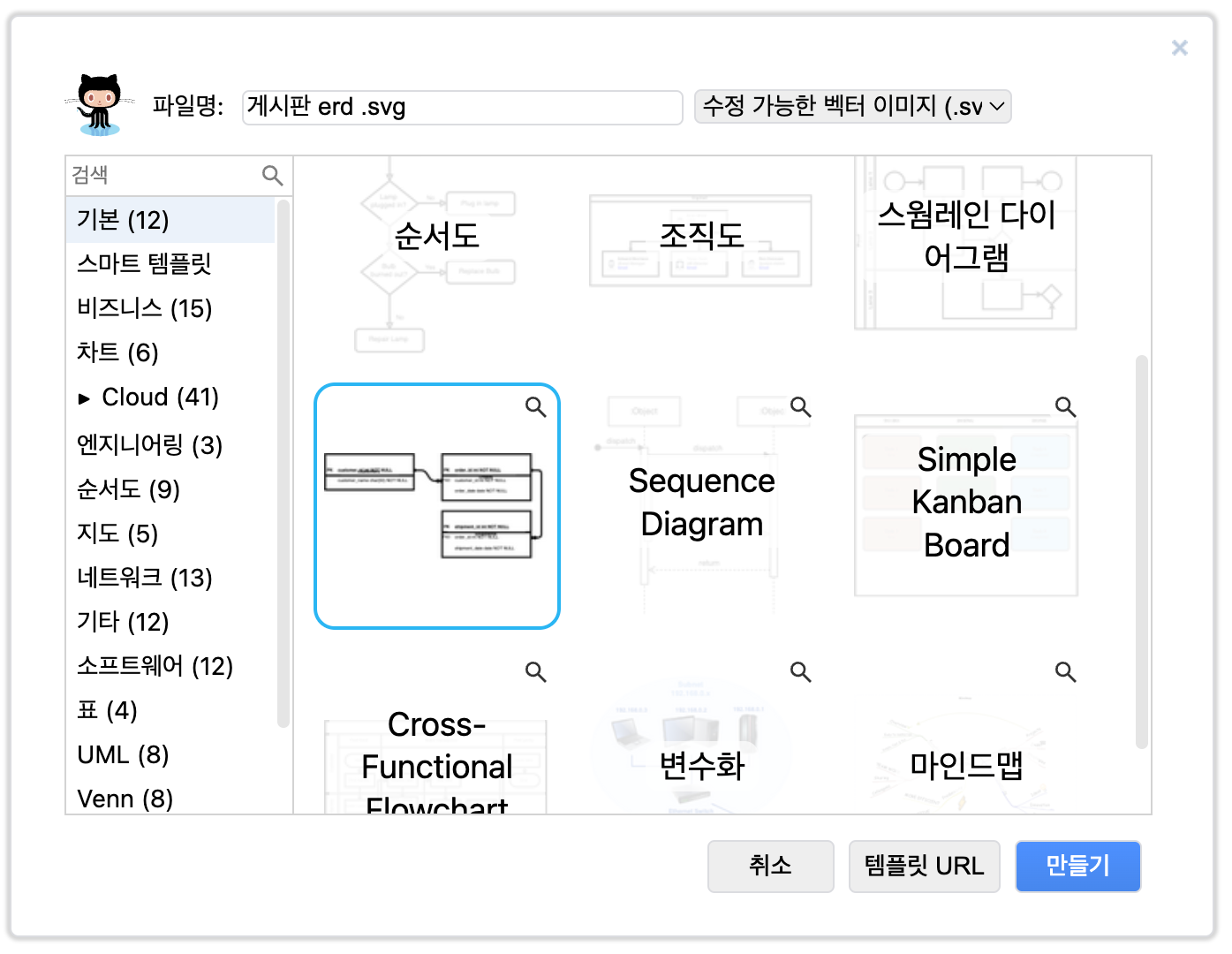

새로운 다이어그램 만들기를 선택하고, 파일명과 확장자(svg)를 변경하고 ERD 다이어그램을 선택한다.



---

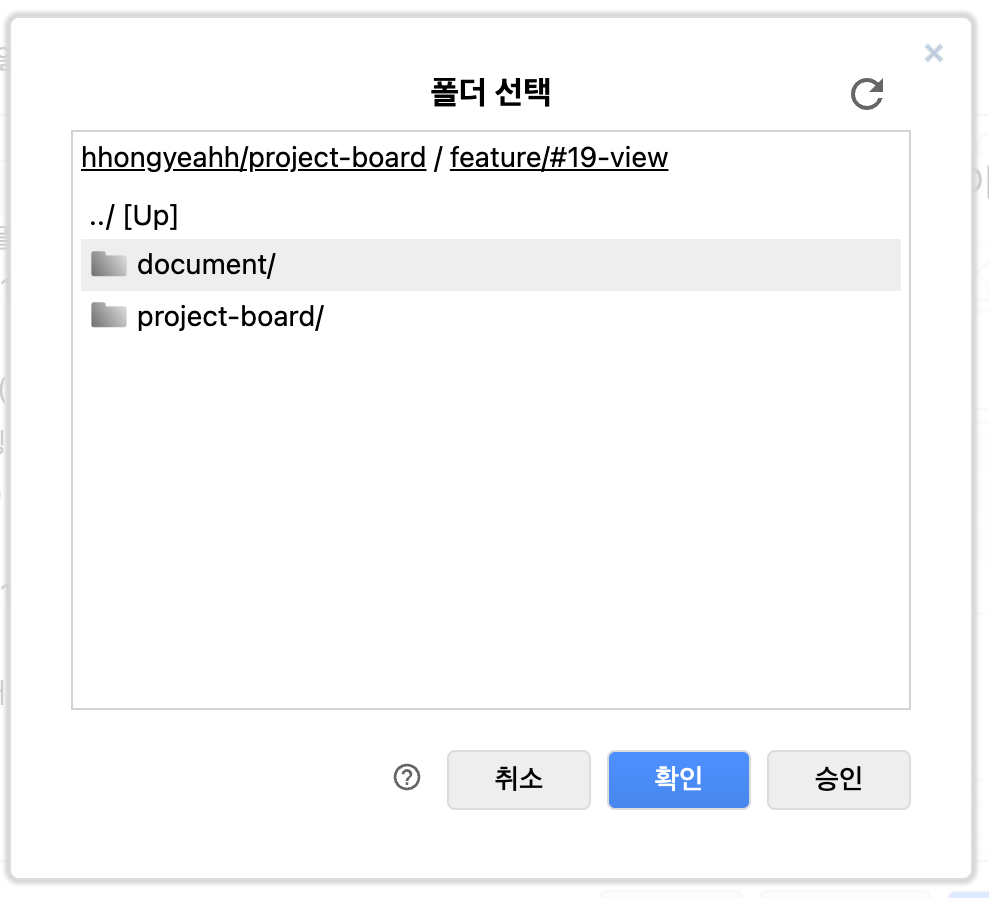

깃헙과 연동되어있기 때문에, 깃헙의 해당 repo를 선택하고, 브랜치를 선택한다.
이때, 깃에 먼저 브랜치를 생성하고 push 해주지 않으면 브랜치가 뜨지 않기 때문에 먼저 push 후 폴더를 선택해 주어야한다.



---

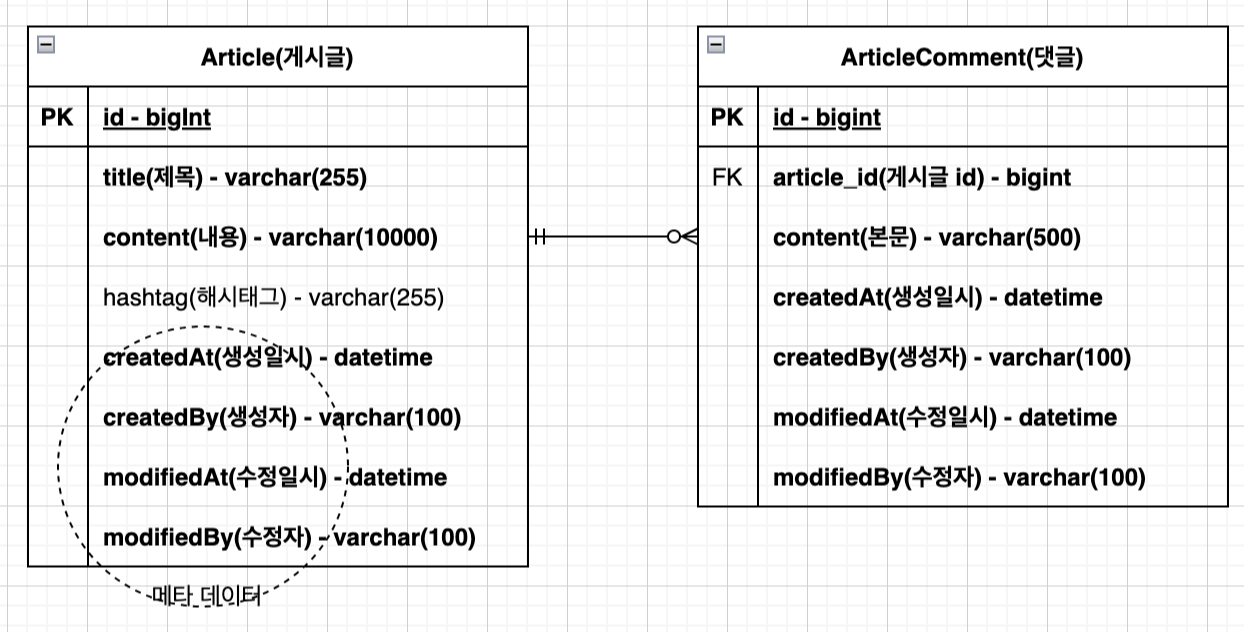

본격적으로 ERD를 작성한다.

• ERD를 작성할 때, 명과 타입그리고 타입의 크기까지 모두 작성해 주는 것이 좋으며, NOT NULL은 Bold처리한다.
• 도메인과 직접적으로 연관되는 것을 작성한다.
• 도메인과 직접적으로 연관이 없으며 모든 엔티티에 속할 메타데이터 createdAt/createdBy/modifiedAt/modifiedBy을 작성한다.
• 엔티티의 관계를 맺어준다.
